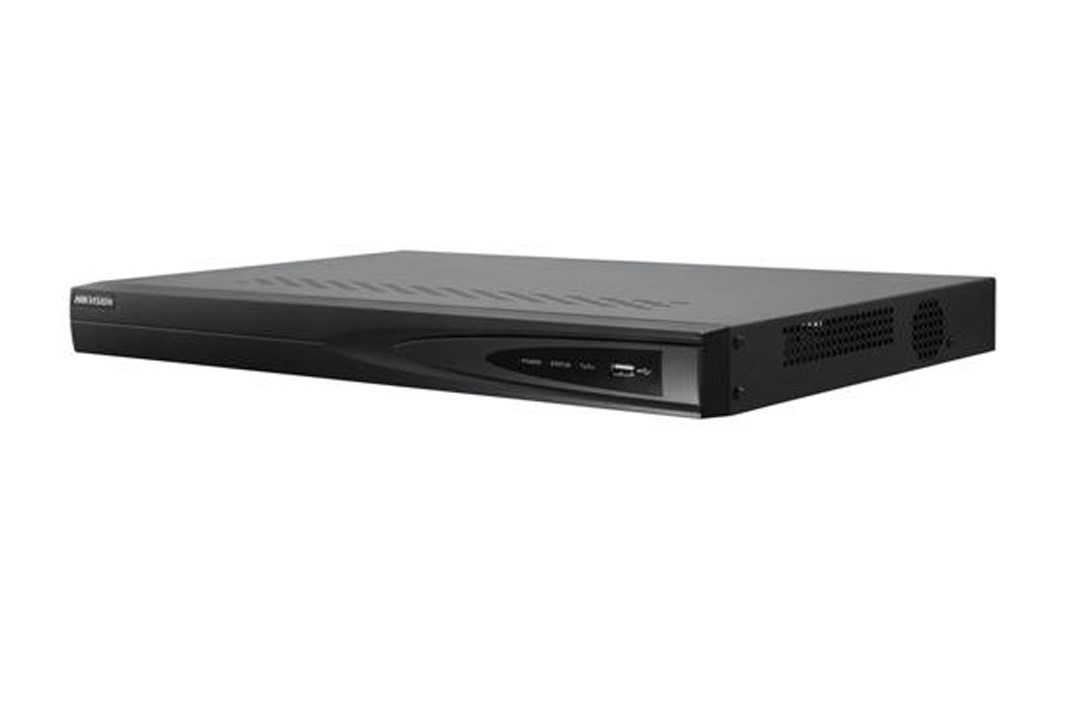

Hướng dẫn sử dụng đầu ghi HIKVISION SERIES 76xxNI - SE

  Đọc kỹ những lưu ý dưới đây trước khi cài đặt đầu ghi hình:
•    Tắt tiếng bíp bíp trên đầu ghi:
-    Click chuột phải chọn Menu.
-    Chọn Configuration

-    Chọn tiếp menu : Exceptions

-    Exception Type: chọn ALL
-    Audible Warning : để trắng nếu muốn tắt tiếng bíp bíp
-    Nofity Surveillance Center: để trắng
-    Send Email: để trắng hoặc chọn nếu muốn gửi thông báo các sự kiện qua Email
-    Sau đó chọn Apply => Back => Exit để thoát

•    Tắt chế độ hỏi mật khẩu khi đăng nhập trên màn hình
-    Click chuột phải chọn Menu => Configuration
-    Ở mục Enable ID Authentication: tíc vào ô vuông để bỏ trắng
-    Chọn Apply => Back => Exit  để thoát

•    Tắt trình hướng dẫn wizard

• Click vào ô vuông màu trắng để bỏ dấu tick nếu bạn không muốn xuất hiện trình cài đặt tự động này cho lần khởi động tiếp theo (thông thường nên tắt bỏ trình cài đặt này).
• Click vào Cancel

• Tắt chế độ hỏi mật khẩu khi đăng nhập trên màn hình

• Click chuột phải chọn Menu => Configuration
• Ở mục Enable ID Authentication: tíc vào ô vuông để bỏ trắng
• Chọn Apply => Back => Exit  để thoát

• Cách nhận biết thiết bị đã ghi hình hay chưa

• Trên màn hình thấy biểu tượng   tức là đầu ghi đang ghi hình

• Không điều khiển được chuột, điều khiển

• Màn hình đang xem không phải là mà hình chính->kiểm tra ngõ ra ( thông thường nếu có 1 kết nối ngõ ra thì ngõ ra đó sẽ là màn hình chính, nếu có 2 ngõ ra thì ngõ ra VGA/HDMI sẽ được chọn là ngõ ra chính)
• Điều khiển không sử dụng được: kiểm tra pin, hoặc ấn thử phím DEV trên điều khiển

• Hình ảnh camera không nét

• Cài đặt tivi: chuyển đổi lần lượt các chế độ hình ảnh xem chế độ nào nét nhất thì chọn
• Cài đặt camera: vào Menu>Camera>Image: click vào mục Mode: chọn lần lượt các chế độ xem chế độ nào nét nhất thì đặt

I, GIỚI THIỆU CHUNG

1. Các ký hiệu trên đầu ghi hình

2, Điều khiển: Chú ý: sử dụng 2 pin AAA cho điều khiển trước khi sử dụng

II, HƯỚNG DẪN CÀI ĐẶT ĐẦU GHI HÌNH
1, Kết nối các thiết bị đầu vào/ra
Hình ảnh phía sau của đầu ghi 4 kênh

2, Cài đặt sử dụng ( Lưu ý: Cần tắt nguồn đầu ghi trước khi bắt đầu lắp đặt )
Lắp ổ cứng
Mở nắp đầu ghi hình.
Cắm dây nguồn và dây cáp cho ổ cứng
Bắt vít ổ cứng
Đóng vỏ đầu ghi hình vào
Sau khi lắp đặt ổ cứng, cần format ổ cứng trước khi sử dụng.
1. Kết nối tất cả các thiết bị với đầu ghi hình, bật công tắc nguồn POWER (11)
Sau khi khởi động xong, trên màn hình tivi sẽ hiển thị một trình cài đặt tự động Wizard như hình dưới:

Click vào ô vuông màu trắng để bỏ dấu tick nếu bạn không muốn xuất hiện trình cài đặt tự động này cho lần khởi động tiếp theo (thông thường nên tắt bỏ trình cài đặt này).
Chọn Next : trên màn hình sẽ hiện bảng đăng nhập LOGIN
Điền mật khẩu:
+ Admin Password (mặc định): 12345
Nếu muốn đổi mật khẩu: click chuột trái vào ô vuông. Sau đó nhập mật khẩu mới
+ New Pasword: mật khẩu mới
+ Confirm: đánh lại mật khẩu mới

Tiếp tục chọn NEXT : cửa sổ cài đặt ngày giờ xuất hiện

+ Time Zone:  chọn múi giờ GMT. Ở Việt  Nam chọn (GMT + 07:00) Ha Noi,Bangkok
+ Date Format:   chọn định dạng ngày.  Thông thường chọn DD-MM-YYYY
+ System Date: cài ngày
+ System Time:  cài đặt giờ
Tiếp theo bạn chọn Next  trên màn hình sẽ hiện ra cửa sổ cài đặt thông số mạng:

+ NIC  Type: để mặc định
+ Enable DHCP: click chuột để chọn nếu bạn muốn thiết bị tự động dò tìm  IP
+ IPv4 Address: điền địa chỉ IP của thiết bị
+ IPv4 Subnet Mask (mặc định): 255.255.255.0
+ IPv4 Default Gateway: địa chỉ Gateway của mạng LAN
Chú ý:  bạn có thể bỏ qua nếu thiết bị không có kết nối với mạng LAN
Chọn Next : màn hình hiển thị của sổ quản lý ổ cứng HDD:

Chọn Init để format ổ cứng
Chú ý: khi format toàn bộ dữ liệu của ổ cứng sẽ bị xóa hết
Sau khi format xong, chọn Next cửa sổ Adding IP Camera  xuất hiện như hình dưới:

+  Search: tìm kiếm camera để gán vào thiết bị
+ Add: thêm thiết bị
Chọn Next: cài đặt ghi hình cho các camera đã thêm ở trên

+ Camera: chọn camera muốn ghi hình
+ Start Recording: click vào ô vuông để cho phép ghi hình
+ Continuous : chọn chế độ ghi liên tục
+ Motion Detection : chọn chế độ ghi theo chuyển động
COPY:  thay vì chọn từng camera, bạn có thể làm cho 1 camera rồi click vào COPY để gán sang các camera khác:

+ chọn các camera 1÷16 muốn ghi hình tương ứng với D1÷D16 hoặc bạn có thể chọn vào ô vuông IPC để chọn hết các camera rồi click OK.
Chọn OK để kết thúc quá trình cài đặt

Tắt chế độ hỏi mật khẩu khi đăng nhập trên màn hình
Click chuột phải chọn Menu => Configuration
Ở mục Enable Password: tíc vào ô vuông để bỏ trắng
Chọn Apply => Back => Exit  để thoát

3, Thêm và kết nối các Camera IP
Thêm các camera cùng mạng LAN
Vào Menu> Camera>Camera:

-    Chọn Camera cửa sổ quản lý camera hiện ra như hình dưới:

Refresh: làm mới danh sách các camera đang online
Delete All: xóa toàn bộ các camera đã gán
Add All: tự động gán các camera đang online
Custom Adding: tùy chọn gán camera, cho phép gán các camera từ xa,cùng mạng LAN
Back: trở về Menu trước

III, XEM TRỰC TIẾP

3.1 Ý nghĩa các biểu tượng trên màn hình Live View

3.2 Các chức năng trong chế độ LIVE VIEW.

-    Menu: Cài đặt thông số đầu
-    Single Screen: hiện thị 1 camera trên màn hình.
-     Multi-Screen: chia khung hình hiển thị
-    Previous Screen: lùi lại hình trước ( sử dụng khi xem từng camera)
-    Next Screen: tiến sang hình sau (sử dụng khi xem từng camera)
-    Start Auto-switch: tự động nhảy 1 hình hoặc nhiều hình
Bạn nên cài đặt thời gian nhảy hình : Menu=>Configuration=>Live View=>Dwell Time
-    Start Recording: bắt đầu ghi hình ở chế độ Normal hoặc Motion Detection cho tất cả các kênh
-    Add IP Camera: chọn Auto hoặc Manual để gán thêm camera
-    Playback: xem lại toàn bộ video được ghi trong ngày
-    Main/AuxMonitor: cho phép chọn ngõ ra làm màn hình chính/phụ (màn hình chính có thể điều khiển, cài đặt đầu ghi hình bằng chuột hoặc điều khiển, màn hình phụ chỉ xem mà không thao tác được).
+Chú ý: thứ tự ưu tiên để hiển thị : HDMI>VGA
Ví dụ:  + khi có cả 2 kết nối thì HDMI sẽ được chọn là MainMonitor, VGA sẽ được chọn là AxuMonitor
-    Output Mode : chế độ hình ảnh hiển thị
3.3 Thanh công cụ cài đặt nhanh
Ở màn hình, click chuột trái 1 lần vào camera bất kỳ sẽ xuất hiện thanh công cụ bên dưới

-    Chức năng :

+Chú ý: trong mục cài đặt hình ảnh nên thay đổi lần lượt các chế độ để chọn chế độ hình ảnh phù hợp.
3.4 Cài đặt hiển thị ngõ ra video
-    Có thể chọn ngõ ra HDMI hay /VGA là màn hình chính hay phụ.
-    Điều chỉnh chế độ xem: xem 1 kênh, 4 kênh, 9 kênh hoặc chia 16 kênh,…
-    Cài đặt chế độ tự động nhảy hình, bật/tắt âm thanh
-    Cho phép sắp xếp thứ tự camera trên màn hình thay vì phải sắp xếp lại cổng vào
Các bước thực hiện:
-    Vào Menu  > Configuration > Live View > General :màn hình sẽ hiện ra như hình bên dưới:

Video Output Interface:  chọn đầu ra để cài đặt
Live View Mode: cài đặt chế độ xem hình: cho phép chia màn hình thành: 1*1, 2*2, 3*3,4*4,.., tùy theo cấu hình đầu ghi tương ứng
Dwell Time: cài đặt thời gian nhảy hình
Enable Audio Output:  click chọn nếu sử dụng mic để ghi tiếng
Event Output: hiện hình ảnh của kênh video khi xảy ra sự kiện: báo động, chuyển động,…
Full Screen Monitoring Dwell Time: thời gian hiển thị hình ảnh camera khi có sự kiện
Cài đặt hiển thị camera: vẫn ở Menu: Live View: chọn thẻ  View màn hình hiện ra như sau:

Trong thẻ View:
+ cho phép hiển thị hoặc không hiển thi 1 hoặc nhiều kênh nào đó
   Ví dụ: như trong hình trên:
+ ô số 1 sẽ hiển thị camera số 1
+ ô số 2 sẽ hiển thị camera số
+ ô số 3,4 sẽ không được hiển thị
+ cho phép thay đổi thứ tự hiển thị của các kênh
   Ví dụ: + ô số 1 để D2 thì camera 2 sẽ hiển thị trên ô đó
              + ô số 2 để D4 thì camera 4 sẽ hiển thị trên ô số 2
+   : cho phép chia màn hình thành 1,4,9,16,…
+ /   : hiển thị/ không hiển thị toàn bộ camera đã được gán
Video Output Interface: chọn cài đặt cho màn hình HDMI/VGA hay là CVBS (VIDEO IN).
D1,D2,D3,D4,…: thứ tự các camera
- Chọn Apply để lưu lại
3.5 Đăng xuất tài khoản
Sau khi đăng xuất, màn hình sẽ trờ về chế độ Live View
Các bước thực hiện
1.    Vào Menu Shutdown
Menu >Shutdown

2.    Chọn Logout
Sau khi logout bạn sẽ phải đăng nhập lại tài khoản 1 lần nữa

IV, Điều khiển PTZ

4.1 Cài đặt thông số PTZ
Trước khi bắt đầu: kiểm tra kết nối  RS-485
Các bước thực hiện:
1.    Vào Menu PTZ
Menu > Camera > PTZ > General :

Camera: chọn camera muốn cài đặt PTZ
Các thông số: Baud Rate, Data Bit, Stop Bit, Parity, Flow Ctrl,PTZ Protocol, Address cài đặt giống các thông số của camera PTZ.
4.2 Cài đặt PTZ Preset, Patrol và Pattern
4.2.1 cài đặt Preset
Menu>Camera>PTZ>More Settinhgs

Các bước thực hiện:
1.    Chọn camera
2.    Điều khiển camera đến vị trí mong muốn
3.    Click vào Save Preset
4.    Click vào vị trí Preset (1÷200 vị trí) để lưu lại
Lặp lại các bước  2÷4 để đặt các Preset  khác.
Gọi các điểm đã đặt Preset
1.    Vào Menu>Camera>PTZ>More Setting
2.    Click vào Call Preset  và click vào các preset

3.    Gọi Preset từ màn hình chính Live View:
•    Click vào biểu tượng   trên thanh công cụ ( ở mục 3.2)

•    Click 2 chuột trái 2 lần để chọn camera trong danh sách
•    Click vào Preset để chọn  Preset  trong danh sách
4.2.3 Cài đặt  Patrol
- cho phép điều khiển camera PTZ tự động tìm đến các vị trí Preset đã đặt
Các bước thực hiện:
Vào Menu>Camera>PTZ>More Setting
Chọn sô Patrol cần cài đặt
Click vào   ( Add Keypoint) phía dưới thẻ Patrol . xem hình dưới:

Khi đó sẽ xuất hiện cửa sổ cài đặt :

KeyPoint: số thứ tự của KeyPoint
Preset: chọn điểm Preset đã đặt ở trên
Duration: thời gian để hiển thị điểm Preset đó
Speed : tốc độ chuyển đến Preset
Click vào OK  để lưu KeyPoint
4.2.4 Gọi Patrol
Vào Menu>Camera> PTZ>More Setting
Chọn Patrol cần gọi
Click vào biểu tượng  để gọi, để dừng click vào

Gọi Patrol từ màn hình chính Live View:
Ấn phím PTZ trên điều khiển hoặc click vào bảng điều khiển PTZ trên thanh công cụ    ở mục 3.2
Click trái 2 lần vào camera , chọn thẻ Patrol
Click 2 lần vào patrol muốn gọi hoặc click vào   .

4.2.5 Cài đặt Pattern
- cho phép ghi lại quá trình điều khiển PTZ của camera
- các bước thực hiện:
 Vào Menu>Camera>PTZ>More Settings
Chọn sô Pattern trong danh sách

Click vào biểu tượng   để ghi lại
Sau khi click vào  , việc điều khiển camera sẽ được lưu lại.
Click vào   để lưu lại .

Gọi Pattern từ màn hình chính Live View:
Ấn phím PTZ trên điều khiển hoặc click vào bảng điều khiển PTZ trên thanh công cụ    ở mục 3.2
Click trái 2 lần vào camera , chọn thẻ Pattern
Click 2 lần vào pattẻn muốn gọi hoặc click vào   .

4.3 Thanh điều khiển PTZ
Trong chế độ Live View: ân phím PTZ trên điều khiển hoặc click vào biểu tượng    để mở bảng điều khiển PTZ:

5, CÀI ĐẶT GHI HÌNH
5.1 Cài đặt thông số ghi hình
5.1.2 Chế độ ghi hình Main Stream
Vào Menu-->Record -->Parameters:

* Camera: chọn camera muốn cài đặt
* Encoding  Parameters: Main Stream(Normal): ghi thông thường; Main Stream(Event): ghi theo sự kiện
* Stream Type: chọn ghi Video, hoặc Video & Audio
* Resolution: chọn độ phân giải: WD1 (cao nhất); 4CIF; 2CIF; CIF; QCIF(thấp nhất)
* Bitrate Type: cho phép tùy chỉnh (chọn Variable)  hoặc không thay đổi (Constant)
* Video Quality: chất lượng hình ảnh
* Frame Rate: tốc độ khung hình/1 giây
* Max Bitrate Mode: chọn General hoặc Customize(32÷3072)
* Max. Bitrate (Kbps): chọn tốc độ truyền dữ liệu (phải phù hợp với tốc độ upload của mạng LAN)
* Max Bitrate Range Recommended: tốc độ truyền nên đặt để phù hợp với độ phân giải
* Pro-record: thời gian cho phép ghi hình trước khi có sự kiện như: báo động, chuyển động
* Post-record: thời gian cho phép ghi hình sau khi có sự kiện như: báo động, chuyển động
* Fxpired Time (day): thời gian hết hạn
* Record Audio: bật/tắt ghi tiếng
Chọn APLLY để lưu lại các thông số đó.

5.1.2 Chế độ ghi hình Sub-stream
-    Chú ý: chế độ Sub-Stream là chế độ xem dành cho mobile,vì vậy các thông số cài đặt sẽ thấp hơn chế độ Main-Stream
-    Click chọn thẻ Substream: làm tương tự Main-stream

5.2 Cài đặt ghi hình theo lịch
- khi cài đặt theo lịch, việc ghi hình sẽ tự động ghi theo lịch
Các bước đặt lịch:
-    Vào Menu -->Record --> Schedule:

Có 2 các để cài đặt ghi hình theo lịch
Cách 1:
-    Click vào Edit  sẽ hiện:

Schedule: chọn ngày cần cài đặt
All Day: ghi toàn thời gian trong ngày (00h÷24h).
Type: chọn chế độ ghi:
-    Continuous: ghi liên tục
-    Motion: ghi khi có chuyển động
-    Alarm: ghi khi có báo động
-    Motion| Alarm: ghi khi có chuyển động hoặc báo động
-    Motion|&Alarm: ghi khi có chuyển động và báo động
Start/End Time: khoảng thời gian cho phép ghi hình
Copy:  sao chép các giá trị hiện tại sang các ngày khác

Cách 2:
-    Click vào các biểu tượng:

Sau đó dùng chuột click hoặc kéo và thả vào khoảng thời gian cần cài đặt.
Làm tương tự cho các camera khác, hoặc click Copy để gán giá trị cài đặt hiện tại cho các camera khác.

Chọn OK để lưu lại các thông số đã cài đặt.
5.3 Ghi hình theo chuyển động
-  Vào menu cài đặt chuyển động: Menu>Camera>Motion

Cấu hình vùng phát hiện chuyển động:
Camera: Chọn camera muốn cài đặt
Enable Motion Detection: click chuột vào ô vuông màu trắng để kích hoạt chức năng này.
Setting: cài đặt mở rộng thêm các tính năng khác

+ Trigger Channel: kích hoạt ghi hình kết hợp với các kênh khác hoặc không
+ Arming Schedule: cài đặt thời gian cho phép camera đó kích hoạt chế động phát hiển chuyển động.
+ Linkage Action: bật các chức năng như:
    Full Screen Monitorning: hiện full camera đó trên màn hình khi có            chuyển động.
    Audible Warning: bật âm thanh khi phát hiện chuyển động
    Notify Surveillance Center: gửi thông tin về trung tâm giám sát
    Send Email: gửi hình ảnh camera vào email đã thiết lập
    Trigger Alarm Output: kích hoạt báo động ra loa

Chọn Apply>OK để lưu lại.
-    Cấu hình ghi hình theo khi phát hiện chuyển động:
Vào Menu>Record>Schedule:

Click chọn Enable Schedule
Click chuột trái vào Edit

Click chọn All Day nếu muốn ghi hình tất cả thời gian trong ngày, hoặc bỏ chọn để cài đặt thời gian muốn ghi hình.
Type: chọn Motion
Để lưu lại chọn Apply>OK.
5.4 Ghi hình thủ công
Vào Menu>Manual

Chú ý: sau khi khởi động lại hoặc mất điện, chức năng này sẽ hết hiệu lực
Normal: bật/tắt ghi hình toàn thời gian trong các ngày trên tất cả các kênh theo chế độ thông thường
Motion Detection: bật/tắt ghi hình toàn thời gian trong các ngày trên tất cả các kênh theo sự kiện chuyển động.

Chọn Yes để kích hoạt chức năng đó.

6, XEM LẠI
6.1 Xem lại theo kênh
- Trong chế độ màn hình chính Live View, click vào camera muốn xem.
- Click phải chuột vào kênh muốn xem chọn Playback

Màn hình Playback sẽ hiện ra như hình sau:

Thao tác để xem lại:
+ Click chọn các camera muốn xem lại
+ Chọn tháng, năm, sau đó click 2 lần vào ngày muốn xem
+ Sau đó click vào thời điểm cần xem rồi ấn Play
Ý nghĩa các phím trên màn hình Playback:

Chú ý: click chuột trái vào thời gian (0h÷24h) để xem nhanh thời điểm bạn muốn xem.

6.2 Xem lại theo thời gian
- Vào Menu -->Playback:

Click chọn camera muốn xem và click 2 lần vào ngày muốn xem

6.3 Xem lại theo sự kiện
Vào Menu -->Playback chọn Event: Alarm intput hay Motion
Giao diện tìm kiếm theo Alarm Input:

Giao diện tìm kiếm theo Motion:

Type: chọn tìm kiếm theo Motion, Alarm Input,…
Start Time: thời gian bắt đầu
End Time: thời gian kết thúc
Search: tìm kiếm

7. SAO LƯU
7.1 Sao lưu nhanh
Yêu cầu kết nối USB trước khi tiến hành sao lưu dữ liệu
Vào Menu>Export>Normal

Click vào camera muốn sao lưu
Record Starting and Ending Time: khoảng thời gian cần sao lưu
Record Type: kiểu ghi hình
File Type: kiểu file
Start Time: thời gian bắt đầu
End Time: thời gian kết thúc
Click vào Quick Export: cửa sổ Export hiện ra như hình dưới

Chọn thư mục cần lưu hoặc tạo 1 thư mục mới bằng cách click vào New Folder
Chọn Export để tiến hành sao chép dữ liệu.
Sau khi quá trình sao lưu kết thúc, một cửa sổ báo đã hoàn thành hiện lên:

7.2 Sao lưu thông thường
Vào Menu>Export>Normal

Chọn các thông số tương tự ở trên.
Click chọn Search, màn hình sẽ hiện ra toàn bộ các đoạn video có trong khoảng thời gian đã đặt ở trên:

7.3 Sao lưu sự kiện
Vào Menu -->Export>Event:

Event Type: chọn Motion hoặc Alarm Input
Start Time/ End Time: chọn khoảng thời gian muốn sao lưu
Click chọn Search màn hình hiện ra như sau:

Chọn các flie muốn sao lưu rồi click vào Quick Export. Tiến hành sao lưu như các bước ở trên.

Những gì chúng tôi biết bạn cũng sẽ biết

Nếu có bất kỳ thắc mắc gì trong quá trình sử dụng hệ thống camera giám sát  quý khách vui lòng liên hệ với chúng tôi quý khách sẽ nhận được sự hỗ trợ tốt nhất
Chúng tôi mong muốn nhận được góp ý kiến đóng góp ( bằng cách comment phía dưới ) của tất cả mọi người về bản hướng dẫn này để cải thiện cho bản hướng đẫn sử dụng được hoàn thiện hơn để phục vụ cộng đồng

Trân trọng cảm ơn !
