8/12/2018 5:24:00 PM / Đăng bởi Trương Quốc Long / (0) Bình luận

Ngày nay với xu hướng đô thi hóa ngày càng cao, với sự phát triển của xã hội, các dự án lớn cơ sở hạ tầng, khu đô thị, chung cư cao tầng, tòa nhà văn phòng cho thuê, các trung tâm thương mại, bệnh viện .. tăng vọt cả về số lượng và chiều cao.
Vì vậy nhu cầu sử dụng thang máy tại các thành phố lớn, thị xã ngày càng tăng cao, và thang máy đã trờ thành phương tiện di chuyển chủ yên trong các tòa nhà cao ốc, các trung tâm thương mại, chung cư, bệnh viện lớn.....
Cùng với sự phát triển của xã hội thì yêu cầu đảm bảo an ninh cho các khu vực tòa nhà cao tầng cũng trở nên thiết thực, chính vì vậy việc lắp đặt camera IP trong thang máy và lắp đặt hệ thống kiểm soát thang máy ra đời góp phần tích cực  giúp các nhà quản lý có thể kiểm soát được số lượng người ra vào tòa nhà có sử dụng thang máy một cách hiệu quả và đảm bảo an ninh cao
Lắp đặt camera trong thang máy dựa trên công nghệ truyền tín hiệu có 02 loại cameras
1 - Camera analogue: Gồm có camera Analogue, camera analgue HD ( HD-AHD, HD-CVI, HD-TVI, HD-SDI ) các dòng cmaera này truyền tín hiệu trên cáp đồng trục khi lắp đặ trong thang máy hình ảnh xẽ bị nhiễu
2 - Camera IP truyền tín hiệu số qua cáp mạng CAT5 hoặc CAT6 4 cặp vặn soắn. Lắp camera IP trong thang máy cho hình ảnh nét và không bị gợn nhiễu khi thang máy vận hành

I - Giải pháp truyền tín hiệu dùng dây tín hiệu đồng trục kết hợp với thiết bị chuyển đổi tín hiệu IP sang cáp đồng trục, dây tín hiệu là dây cáp tín hiệu RG59 loại sợi lụa mềm có sẵn trong cáp traveling của thang máy, hoặc có thể chạy ngoài đi theo cáp traveling của thang để truyền tín hiệu cho camera ip lắp trong cabin của thang máy.

1-1 Giải pháp truyền tín hiệu cho 1 cây thang độc lập sử dụng Bộ chuyển đổi tín hiệu IP sang cáp đồng trục MS-IP902C

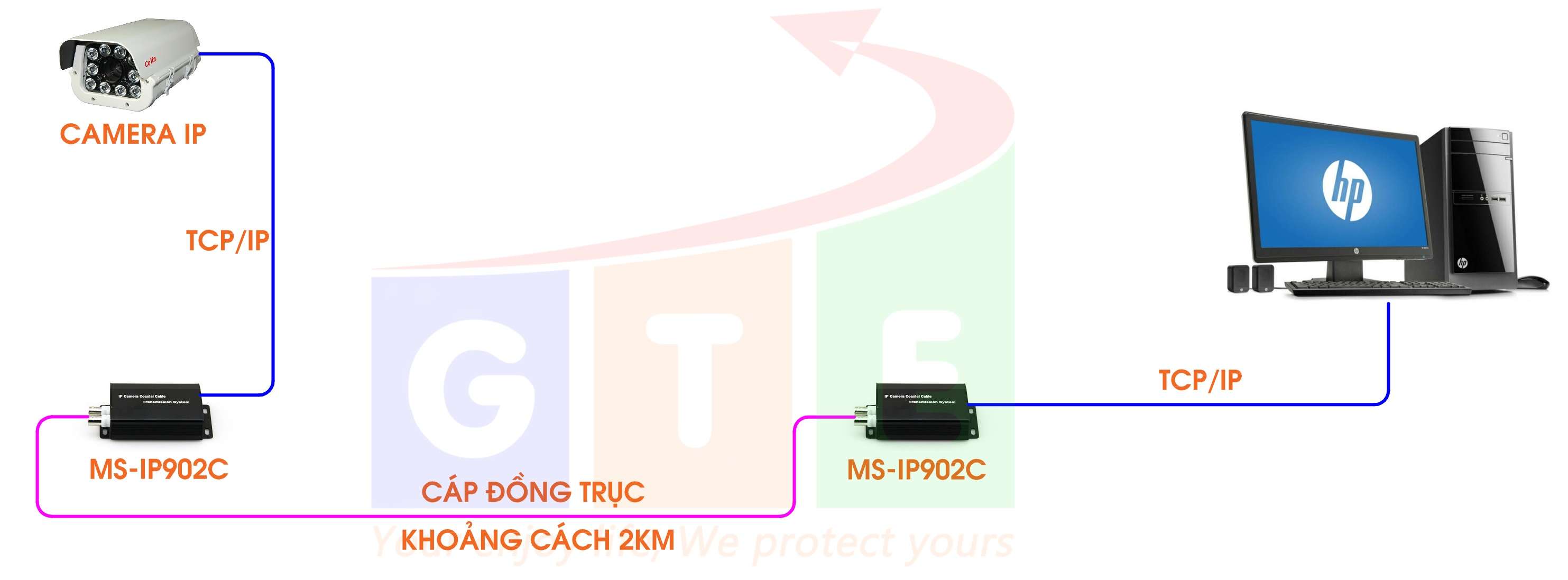

Bộ kéo dài mạng IP qua cáp đồng trục

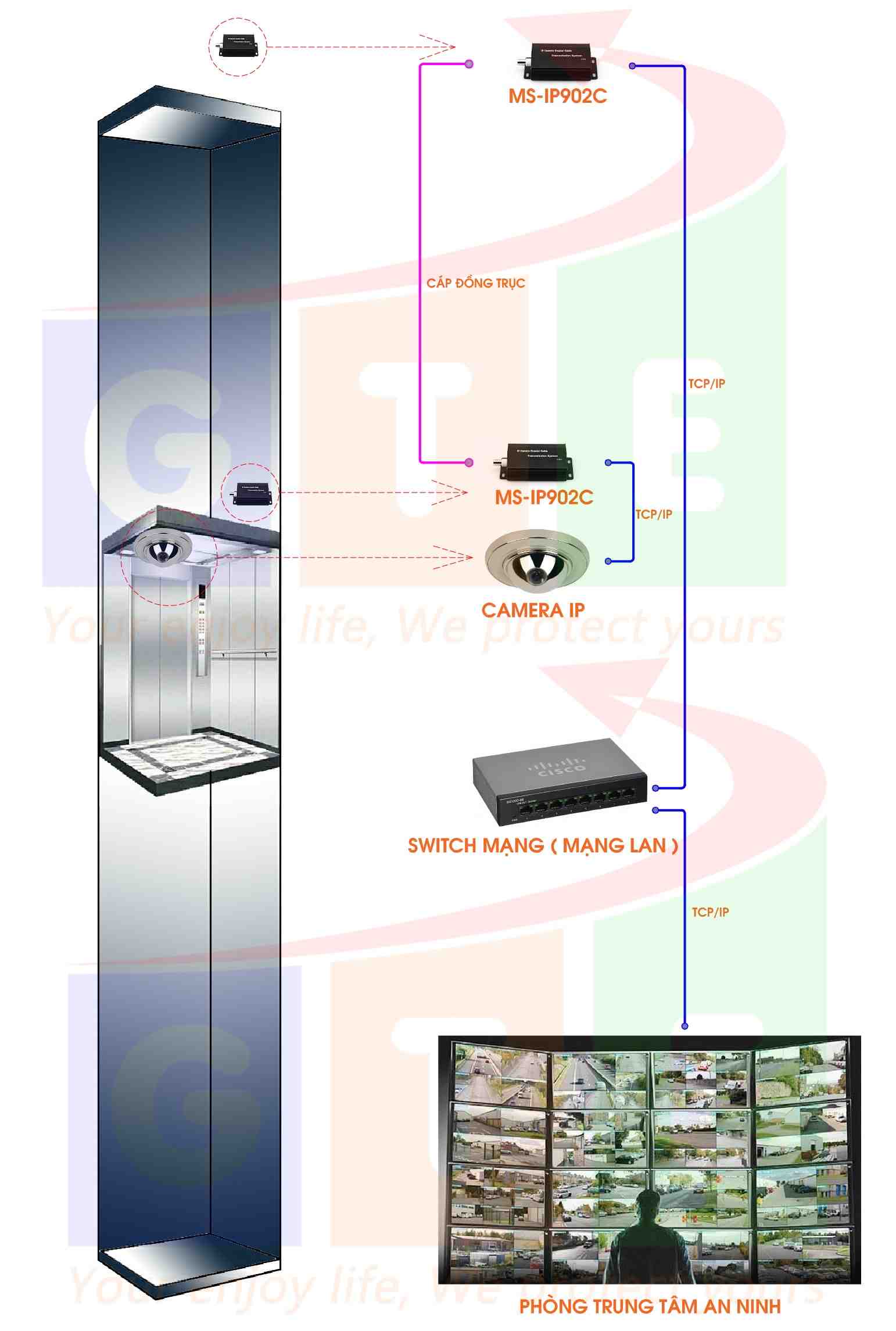

Sơ đồ nguyên lý của giải pháp kết nối camera IP trong thang máy sử dụng cáp tín hiệu và bộ kéo dài mạng IP MS-IP902C



kết nối camera IP trong thang máy

Sơ đồ nguyên lý dạng minh họa giải pháp kết nối camera IP trong thang máy sử dụng bộ chuyển đổi tín hiệu IP sang cáp đồng trục MS-IP902C

Cấu hình cho giải pháp này gồm 2 chiếc Bộ chuyển đổi tín hiệu IP sang cáp đồng trục MS-IP902C Tham khảo thông số kỹ thuật của Bộ chuyển đổi tín hiệu IP sang cáp đồng trục MS-IP902C

1-2 Giải pháp kết nối camera IP trong thang máy trong trường hợp 2 thang chung một giếng thang Bộ chuyển đổi tín hiệu IP sang cáp đồng trục MS-IP902C  kết hợp với Bộ chuyển đổi tín hiệu IP sang cáp đồng trục MS-IP902B

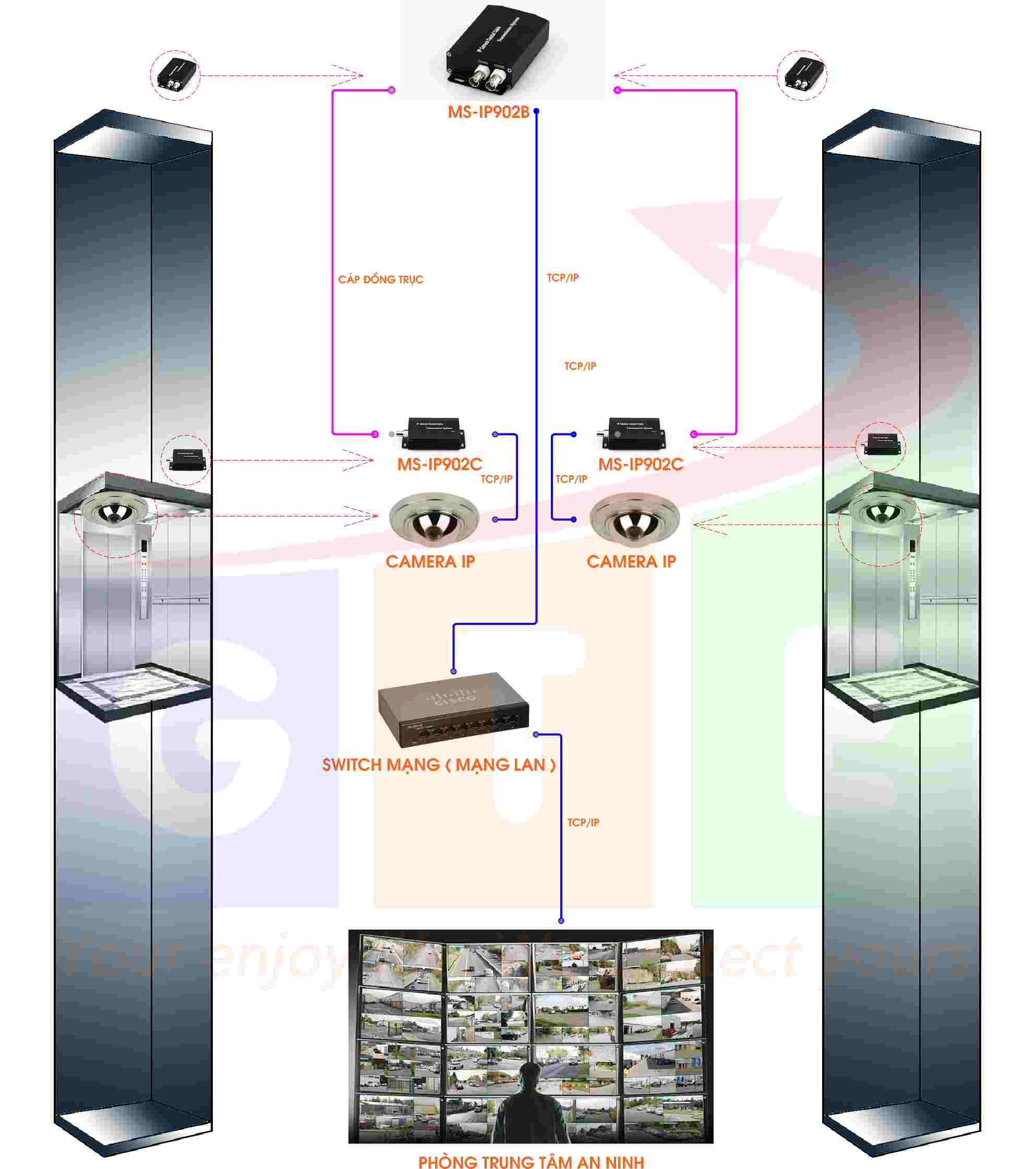

Sơ đồ nguyên lý của giải pháp kết nối camera IP trong thang máy sử dụng cáp tín hiệu và bộ kéo dài mạng IP MS-IP902C kết hợp bộ chuyển đổi tín hiệu MS-IP902B

Sơ đồ nguyên lý dạng minh họa giải pháp kết nối camera IP trong thang máy sử dụng bộ chuyển đổi tín hiệu IP sang cáp đồng trục MS-IP902C  kết hợp với bộ chuyển đổi tín hiệu MS-IP902B

Cấu hình cho giải pháp này gồm 2 chiếc Bộ chuyển đổi tín hiệu IP sang cáp đồng trục MS-IP902C + 01 Bộ chuyển đổi tín hiệu IP sang cáp đồng trục MS-IP902B

Tham khảo thông số kỹ thuật của

Bộ chuyển đổi tín hiệu IP sang cáp đồng trục MS-IP902C <<< Tại đây

 Bộ chuyển đổi tín hiệu IP sang cáp đồng trục MS-IP902B<<< Tại đây

GTE Việt Nam chuyên nhập khẩu phân phối thiết bị - tư vấn giải pháp thiết bị truyền đẫn tín hiệu.

Cung cấp thiết bị lắp đặt camera IP trong thang máy, lắp đặt kiểm soát thang máy. Để được hỗ trợ tốt nhất quý khách vui lòng liên hệ Holine: 0934.39.59.89, e-mail info@gte.com.vn để được giải thích và hỗ trợ giá tốt nhất
