Cách bấm dây mạng RJ45

Cách bấm dây mạng RJ45

Cách bấm dây mạng RJ45

4/19/2016 5:14:00 PM / Đăng bởi Trương Quốc Long / (0) Bình luận

Máy tính ngày nay đã trở thành một phần không thể thiếu trong công việc cũng như cuộc sống hàng ngày của chúng ta. Để các máy tính có thể làm việc hiệu quả và tiết kiệm hơn - chúng cần phải được nối mạng với nhau nhằm chia sẻ thông tin, tài nguyên...

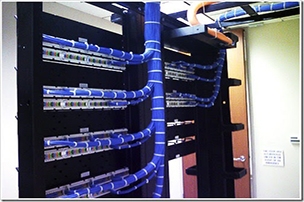

Có rất nhiều các chuẩn về cáp mạng khác nhau nhưng trong khuôn khổ bài viết này tôi chỉ xin trình bày về các chuẩn sử dụng trong mạng LAN (Local Area Network). Thông thường người ta sử dụng cáp đồng trục (Coaxial Cable) hoặc cáp xoắn không bọc UTP (Unshielded Twisted Pair). Loại cáp đồng trục hiện đã lỗi thời do tốc độ thấp (10 Mbps) và hiện nay rất ít nơi còn sử dụng.
Cáp xoắn UTP lại được chia ra làm nhiều tiêu chí (CAT - Category) khác nhau, nhưng phổ biến nhất trong mạng LAN là 2 loại CAT-5 và CAT-6 (100Mbps và 1000Mbps).

lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
Các cặp dây trong dây mạng

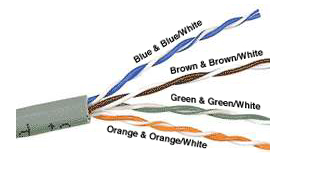

CAT-5 gồm có 4 cặp dây = 8 dây với các màu xanh dương, trắng - xanh dương, da cam, trắng - da cam, xanh lá cây, trắng - xanh lá cây, nâu, trắng - nâu. Cứ 2 dây có màu giống nhau được xoắn thành 1 cặp và 4 cặp này lại được xoắn với nhau và xoắn với 1 sợi dây nylon chịu lực kéo, bên ngoài được bọc bằng vỏ nhựa.

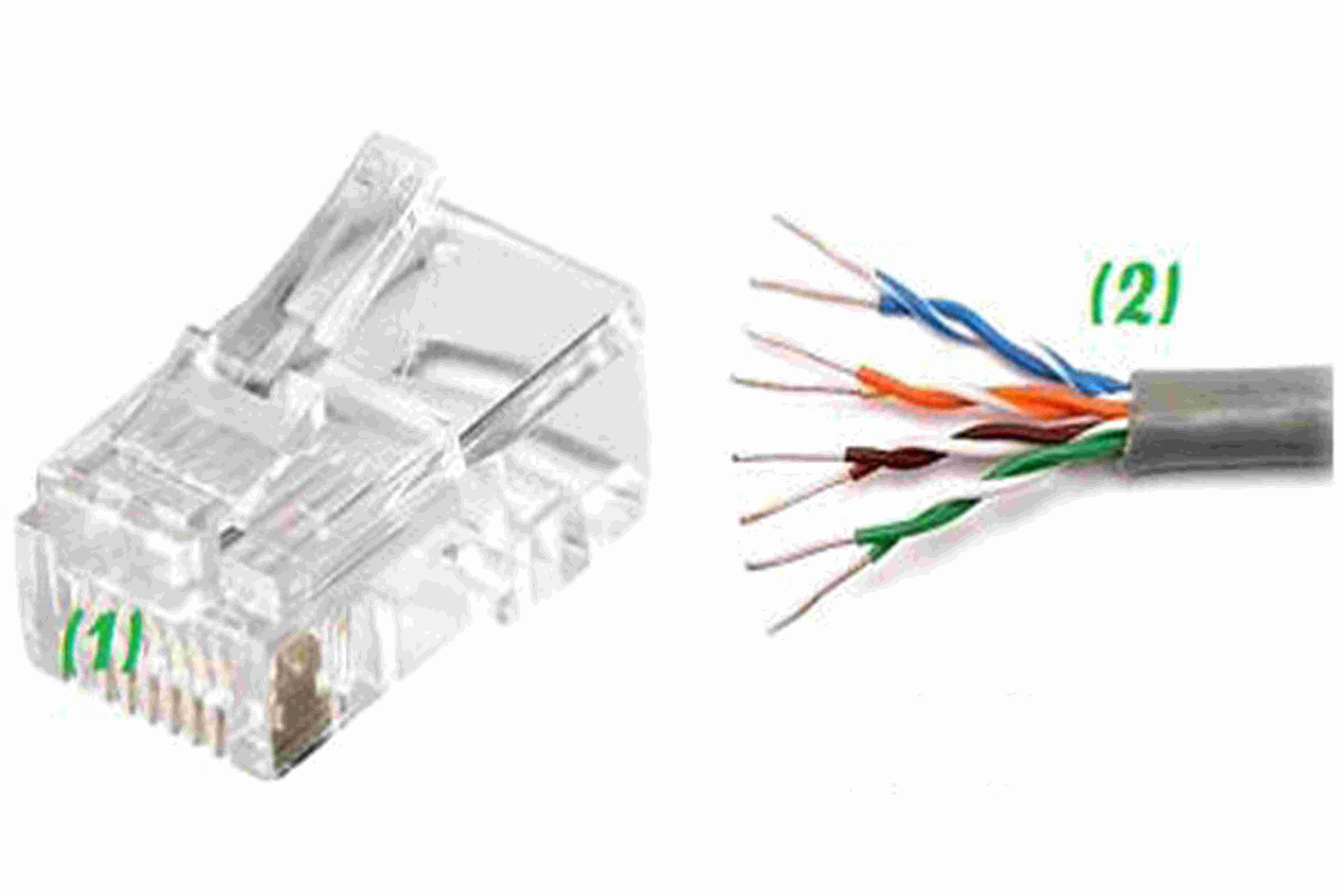

Cáp UTP đi với đầu nối RJ-45 (RJ - Registered Jack), RJ-45 bằng nhựa cứng trong suốt có 8 chân bằng đồng, khi đưa đầu dây vào rồi dùng kìm bấm dây để bấm thì 8 chân này sẽ ghim vào 8 sợi dây CAT-5.

lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa

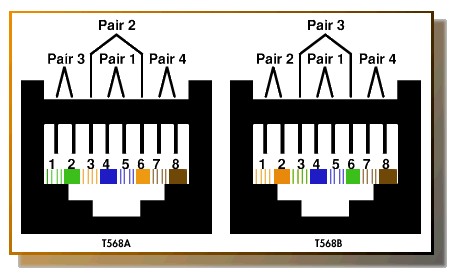

Có 2 chuẩn bấm dây được sử dụng là T568A và T568B, gọi tắt là chuẩn A và chuẩn B, trong đó thông thường Việt Nam ta các hệ thống mạng đều sử dụng chuẩn B. Hình vẽ sau mô tả thứ tự các dây được sắp xếp khi ta ngửa đầu RJ-45 (phía có các chân tiếp xúc) và nhìn từ trái qua phải

lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa

Thông thường, khi bấm dây để nối từ PC vào HUB ta có thể bấm cả 2 đầu dây với cùng 1 chuẩn: cùng là T568A hoặc cùng T568B. Lúc này ta có dây cáp thẳng (Straight Through).

lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa
lắp đặt hệ thống kiểm soát cửa

Như các bạn thấy chỉ có 4 dây trong số 8 sợi dây được sử dụng là 1, 2, 3, 6 - tương ứng với 4 dây tín hiệu TX+, TX- (TX - Transmit), RX+, RX- (RX - Receive) của card mạng (NIC - Network Interface Card).





Tổng hợp lại thì chỉ có 2 chuẩn bấm dây và 2 loại dây kể trên, thông thường đều sử dụng chuẩn B
